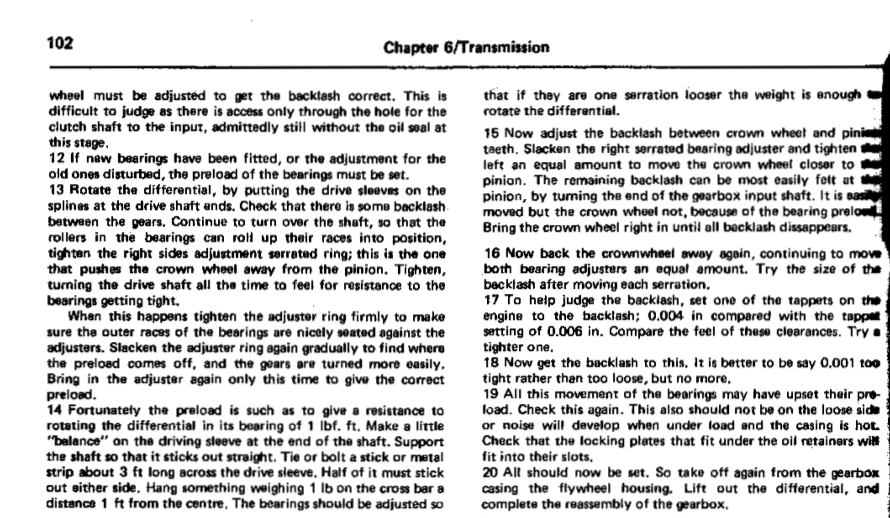

L’ho trovato nel manuale Haynes che mi sono procurato, stante la difficoltà nel reperire i manuali d’officina e il fatto che capisco bene l’inglese. Penso sia stato redatto a partire dal manuale FIAT con alcune semplificazioni dovute al fatto che si indirizza ad amatori competenti piuttosto che a meccanici professionisti.
Ecco comunque il passaggio, al punto .14
In questi giorni sto lavorando ad un gruppo cambio-differenziale per il mio motore in fase di revisione.
Quindi prima di tutto grazie a Daderace per la guida, che è davvero bella e fatta con tanta passione. E grazie anche al mio angelo custode che mi sta assistendo con grande pazienza in questo lavoro (ciao Guido!).
Vorrei condividere con voi qualcosa della mia esperienza.
Per prima cosa, aperto il carter anteriore della scatola cambio ho trovato il dado dell’asse primario (tripla) completamente lasco. Fortunatamente la coppiglia, sia pur sottodimensionata è riuscita a trattenere il dado prima che fosse troppo tardi.
Anche all’albero secondario, la coppiglia era leggermente sottodimensionata, ma è risultata tranciata, ed una volta rimossa il dado si è allentato senza sforzo. La parte della coppiglia caduta sospetto che abbia girato tra gli ingranaggi graffiando la parte interna del carter e l’ingranaggio del rinvio contachilometri che ho dovuto sostituire.

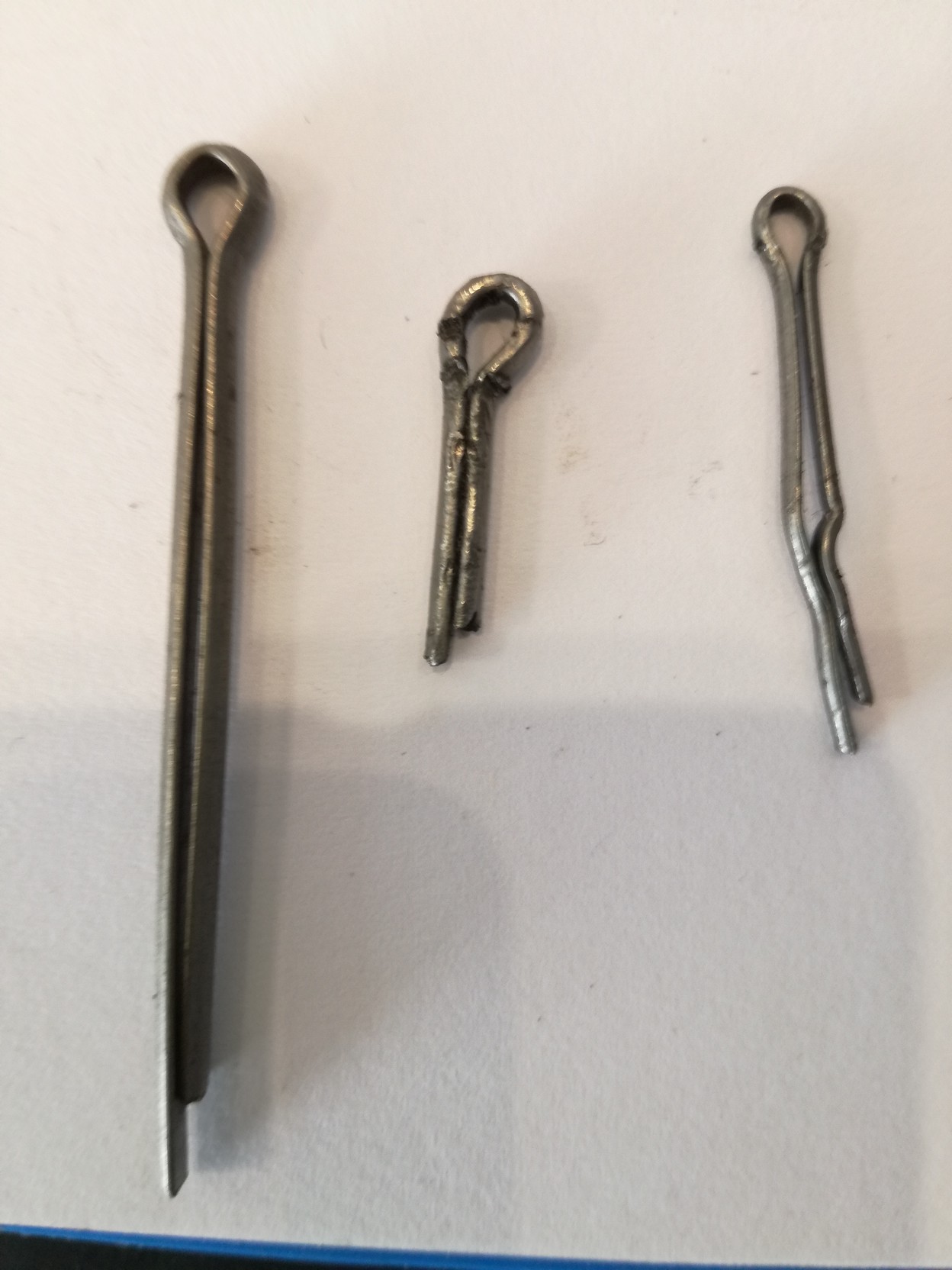

Vista l’importanza dei serraggi di questa parte meccanica, vorrei soffermarmi sull’importanza di utilizzare sempre coppiglie nuove e della misura appropriata. Il foro passante nella parte filettata di entrambi gli alberi è di 3 mm. Io ho utilizzato coppiglie da 2,9mm.
Un altro punto riguarda le coppie di serraggio: Per quanto riguarda l’albero secondario (pignone), tutti sembrano concordi nel considerare 5kgm la giusta coppia di serraggio.
Per quanto riguarda l’albero primario (tripla), sul manuale di revisione FIAT 500 l’albero viene indicato come 14CN5 e la coppia di serraggio indicata è di 2,5/3,5 kgm. Lo stesso valore di coppia di serraggio viene indicata sul manuale Haynes. Sul manuale revisione cambio 126, l’albero viene indicato come 15CND3 e la coppia di serraggio è indicata a 5kgm. Visto come ho trovato i dadi all’apertura del carter ho preferito serrare tutto a 5kgm, ma un vostro consiglio sarebbe di conforto… :).

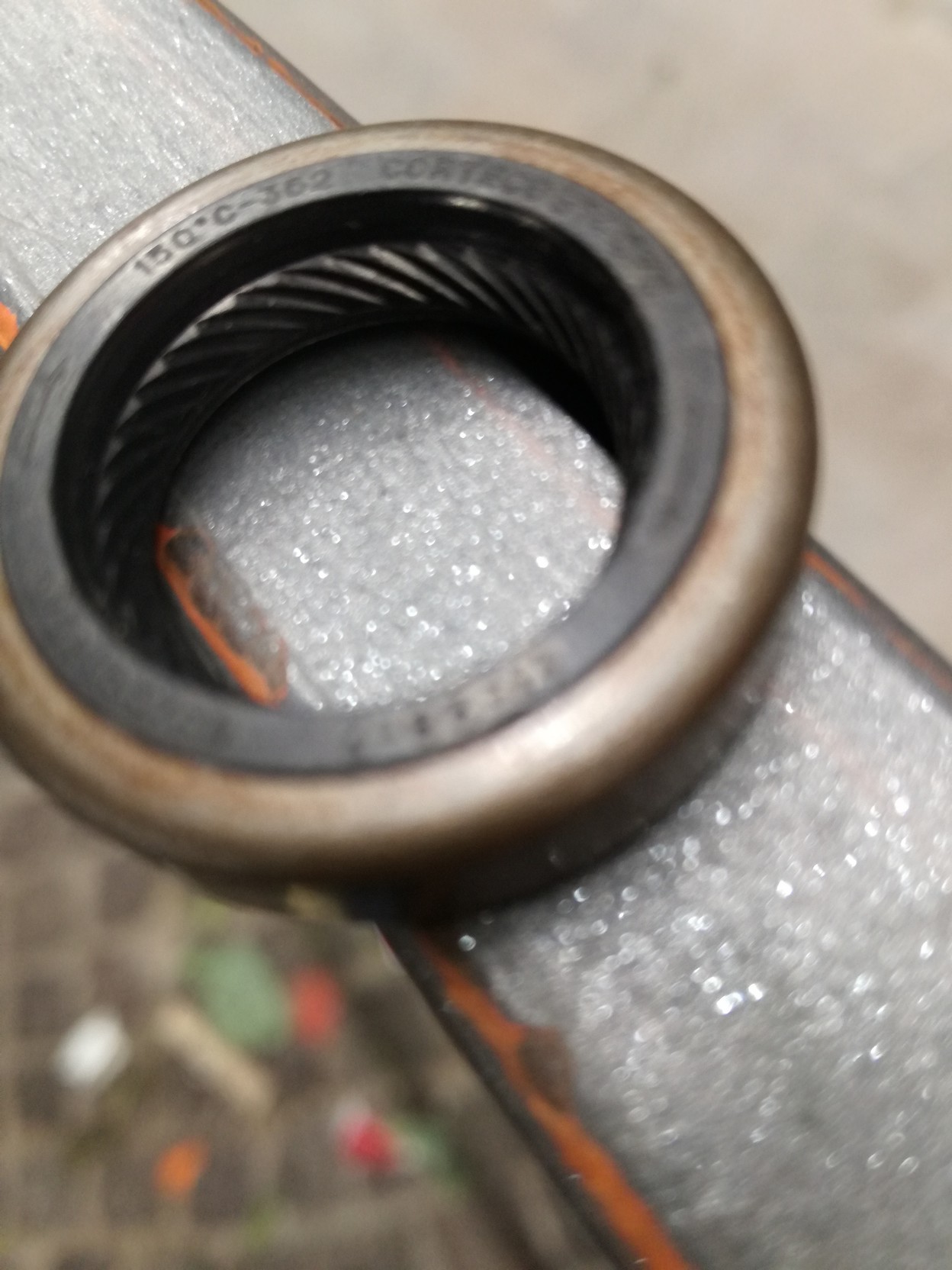

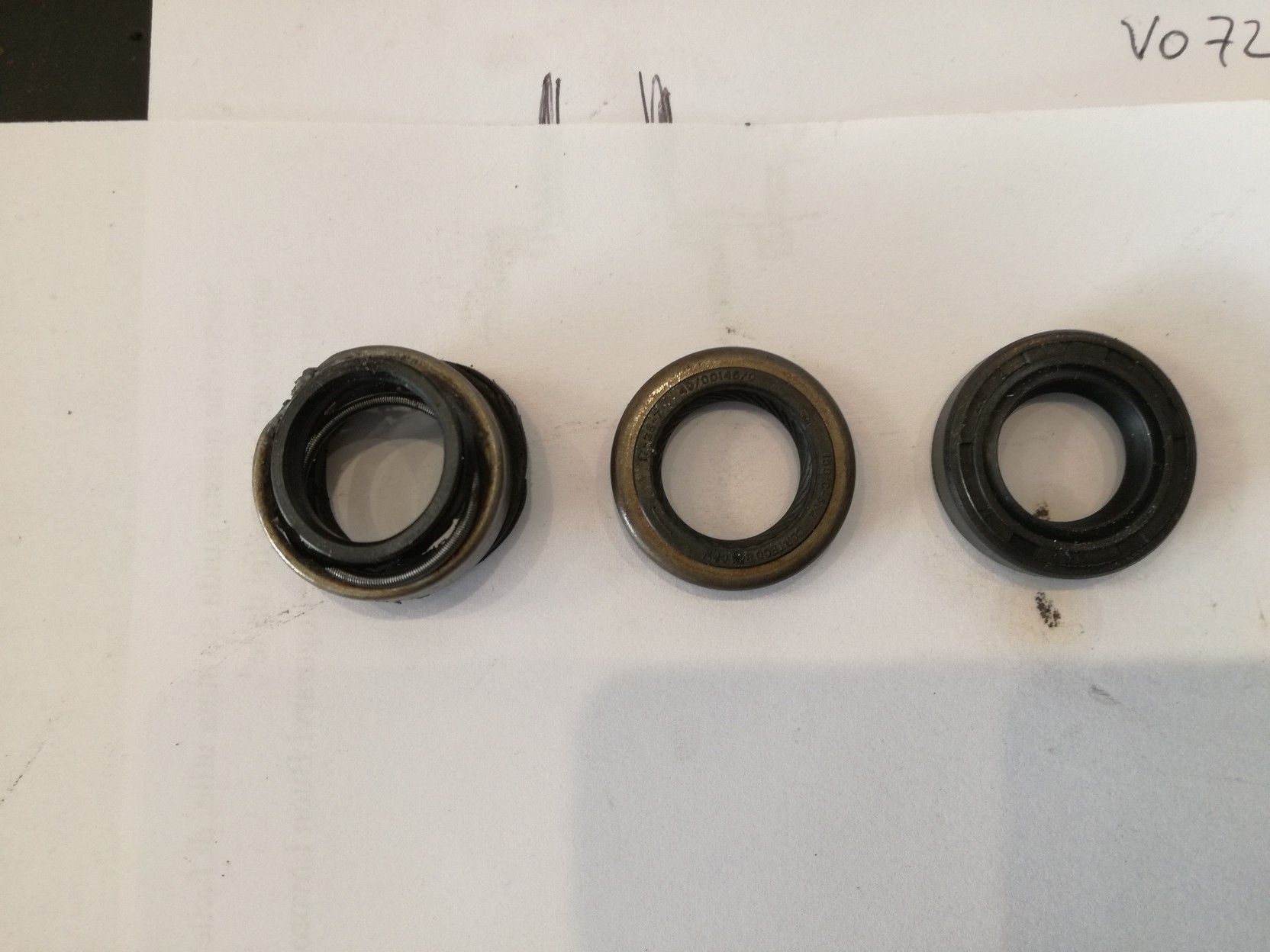

L’ultimo punto riguarda il paraolio accoppiato alla boccola di bronzo del supporto cuscinetto reggispinta: Prima di iniziare la revisione del cambio, avevo comperato un kit di guarnizioni “made in Poland”. In quel kit è inserito un paraolio normale, con un solo sottile labbro interno. In realtà, come suggeritomi dal mio angelo custode, il parolio giusto è un paraolio specificamente disegnato per lavorare con l’albero in rotazione, con tanto di freccia ad indicarne il senso di rotazione. In questo caso il labbro del paraolio ha un disegno particolare, con una superfice di appoggio più ampia e disegnata per facilitare la lubrificazione sull’albero (vedi foto).
Guardando la foto dell’usura dell’alberino postata da Daderace, mi viene il sospetto che la scanalatura chiaramente visisbile, sia dovuta proprio ad un paraolio “generico”, (o forse alla frizione eccessiva dell’anello a molla del paraolio sul metallo dell’alberino).
Scusate per la qualità delle foto ma spero che rendano l’idea.
